纸护角90度折弯50次0开裂！浙江湖州厂老板：以前每月浪费3万，现在没了

　　我是老张。

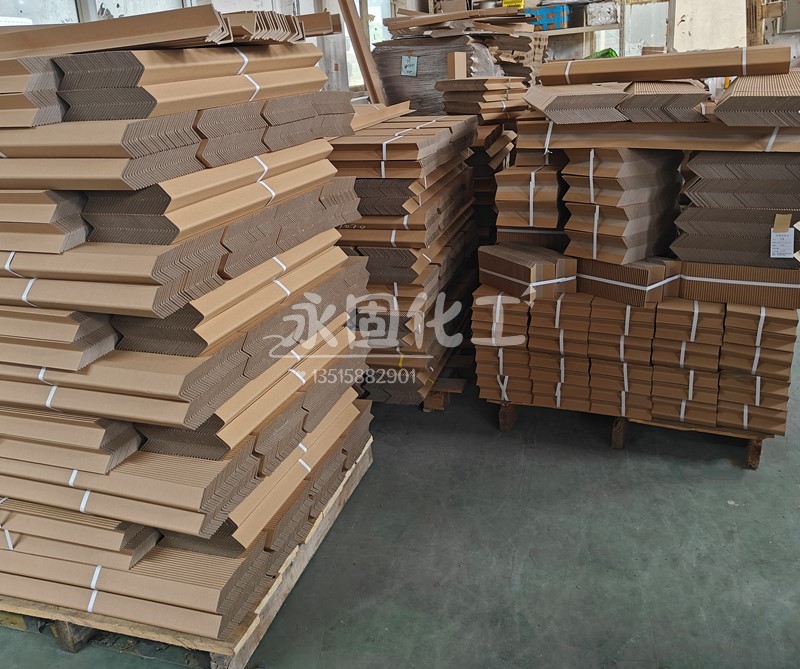

　　重型纸桶要扛压，纸护角则要能“折”。这个“折”，不是轻轻对折，是生产线上的90度甚至120度暴力弯折。折不好，接口处“嘎嘣”一声裂开，整个护角就废了。

　　湖州做出口纸护角的吴老板，去年差点被这个“折”字搞破产。他们给一家德国器械公司做包装护角，要求极高：护角折成直角后，不仅要承受设备重量，在长途海运颠簸中，折弯处绝不能有任何裂纹。

　　结果，连续三批货被退货。理由就一张照片：折弯处纸材分层、胶线开裂。吴老板对着堆成山的废料，跟我说：“老张，胶水我没少涂，压得也够紧，怎么一到折弯就掉链子？每个月光废料就三四万，这买卖做不下去了。”

　　我去了他厂里，看了生产线，明白了。问题就出在“胶水”上，但更出在“认知”上。

一、核心问题：纸护角为什么一折就裂？

　　纸护角胶水的核心任务，不是“粘住”，而是“柔韧地桥接”。（专业补充：这本质上是胶粘剂的“模量匹配”问题，胶的弹性模量需要与纸张的动态弯曲变形相匹配）

　　普通纸管胶，追求的是初固快、最终强度高。但它的“高强度”往往是硬而脆的。把它用在需要反复弯折的护角上，就像用一块薄玻璃去连接两片纸——静态时看着没事，一弯折，玻璃就碎，纸也跟着撕裂。这常被称为“界面脆性破坏”。

二、暴力实测：50次折弯循环，结果惨不忍睹

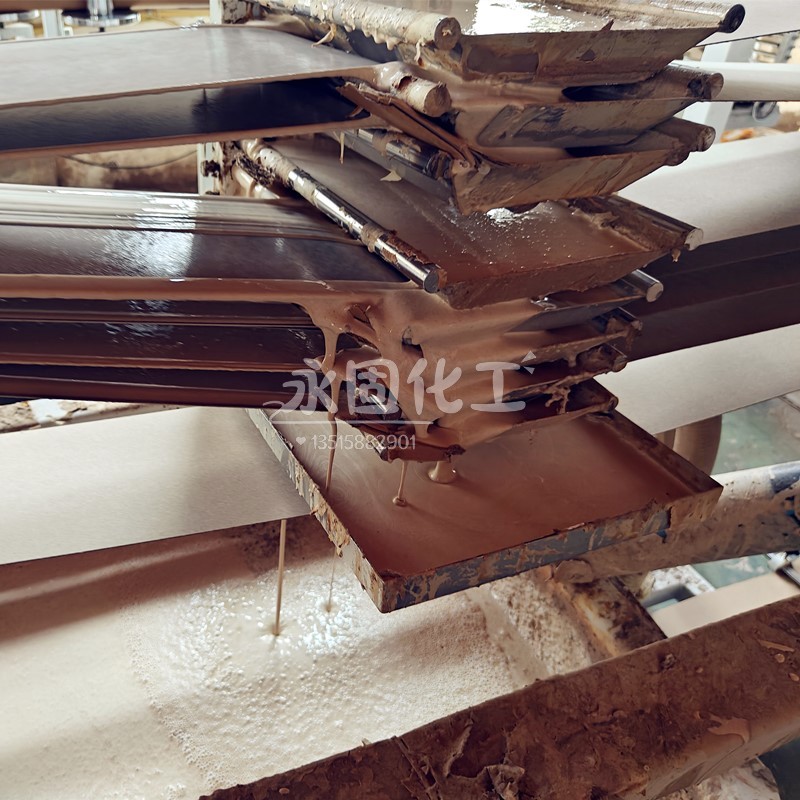

　　在吴老板的车间里，我做了个现场演示。用他们的老胶，和我带去的护角专用胶，各粘了十个样本，放在他们的数控折弯机上测试。

1. 测试方法：模拟最严苛的重复应力

　　测试条件很粗暴：

　　90度标准弯折。

　　弯折后立即复位，算一次循环。

　　连续、快速进行50次循环。

　　(补充说明：我们还进行了“弯折后保持24小时”的静置测试，以评估胶粘剂的抗蠕变性能，确保长期弯折不回弹、不开裂)

2. 测试结果对比：差距触目惊心

　　不到20次循环，差异就惨不忍睹：

　　老胶样本：第15次左右，折弯处的胶层开始出现细密的、白色的应力发白线（这是典型的脆性材料屈服标志）。第30次，白线扩大为肉眼可见的微小裂缝。第45次，裂缝贯穿，表层纸材开始分离。

　　专用胶样本：50次循环结束。折弯处的胶线颜色均匀，无发白，无裂纹。胶层随着纸材一起变形、回弹，像一层坚韧的筋膜。

三、技术原理揭秘：从“假粘”到“韧粘”

　　“看见了吗，吴老板？”我指着发白的老胶样本，“这叫‘假粘’（专业表述：高模量脆性粘接）。看着粘住了，但胶本身没弹性，力全憋在胶和纸的界面上，一弯折，应力集中，就从最弱的地方撕开。我们的胶，是‘韧粘’（专业表述：低模量高韧性粘接），它自己能把力吸收掉一大部分。”

　　吴老板是技术出身，一点就透：“所以不是粘不牢，是胶太硬太脆，和纸的变形不匹配？”

　　“对！”我把测试数据给他看：“你的护角用纸，在90度弯折时，外侧拉伸率大概在3%-5%。普通胶的断裂伸长率可能只有2%，一拉就断。我们这专用胶，通过调整聚合物配方，断裂伸长率能做到150%以上，它比纸还能‘拉’，自然就不会把纸拉破。这背后关键是胶的玻璃化转变温度(Tg)更低，在动态弯折下仍保持橡胶态的柔韧性。”

四、商业账本：废品率从18%到3%，总成本降15%

　　技术原理通了，接下来是硬核的商业账。我们没急着全厂换胶，而是在他问题最突出的一条出口产品线上试跑一个月。

成本对比明细表（以月产10万米为基数）

　　算完这笔明细账那天下午，吴老板在车间当着所有人的面，把剩下的老胶桶全挪去了角落。“以后这条线，全用老张的胶。省不省钱另说，至少老子不用天天给德国人写道歉邮件了！”

五、自我诊断指南：你的护角胶及格吗？

　　如果你的纸护角、纸栈板或者其他需要弯折的纸制品也存在开裂问题，可以自己先做个简单判断：

1. 目测法：看“应力发白线”

　　折弯后，如果接口附近出现一条明显的发白痕迹，说明胶水太脆，应力集中，离开裂不远了。

2. 破坏分析：剥开看失效模式

　　把废品的开裂处小心剥开：

　　情况A：胶水大量残留在一边的纸面上，另一边很干净。这是“界面剥离”，可能是纸张表面处理（如施胶度）或涂胶工艺问题。

　　情况B：胶水本身在中间被拉断，两边都有残胶。这就是典型的“内聚破坏”——胶水本身太脆，内聚强度不足。（这正是我们解决的焦点）

3. 专业测试建议（有条件可做）

　　进行简单的T型剥离强度测试（比90度折弯更标准化），对比不同胶粘剂在相同基材上的剥离力和破坏形态。

　　说到底，选对胶就是认清一个本质：静态承载和动态弯折，对胶的要求是相反的。一个要硬而强，一个要软而韧。这也是我们“专胶专用”系列文章一直强调的核心。

　　如果你也面临类似弯折开裂的困扰，别急着加胶量或换更贵的纸。很可能，你只是缺了一款“对脾气”的胶。想深入了解胶粘剂与基材的力学匹配？可以看看我们这篇胶水力学性能深度解析。

　　我是老张，在宁波永固化工。明天，咱们回到“环境”这个话题，但换个角度——聊聊南方梅雨季，胶水是怎么在又湿又热的环境下发霉变黑的，以及怎么治。（此为【专胶专用】系列第四篇，上一篇请看重型纸管承重解决方案）

让老张帮你分析弯折问题？

　　纸护角、纸栈板弯折开裂？→ 加微信135-1588-2901，拍几张开裂处的细节照片发我，我帮你判断是界面问题还是胶水内聚问题。

　　需要韧性胶样品做对比验证？→申请纸护角/弯折专用胶免费样品，请备注你的基材厚度、弯折角度和环境温湿度。

　　想系统了解纸包装胶选型？→下载《纸制品结构设计与胶粘剂力学匹配指南》PDF，内含T型剥离测试方法。
