快干纸管胶 3 分钟初固｜180 m/min 纺纱管厂 2025 实测

　　我是永固化工老张，上周在山东滨州李总那的纺纱管厂待了两天 —— 他那台 180m/min 的高速卷管机，之前用传统胶时每小时得停两次清胶辊，订单堆了半车间。李总说 “听说你家快干胶 3 分钟能固，我这机器能不能用？” 这话问到了点子上，很多纺纱管厂选快干胶只看 “3 分钟” 这个数，却忽略实测条件对效果的影响，今天就把这次在李总厂里的实测过程说透，都是能直接落地的干货。

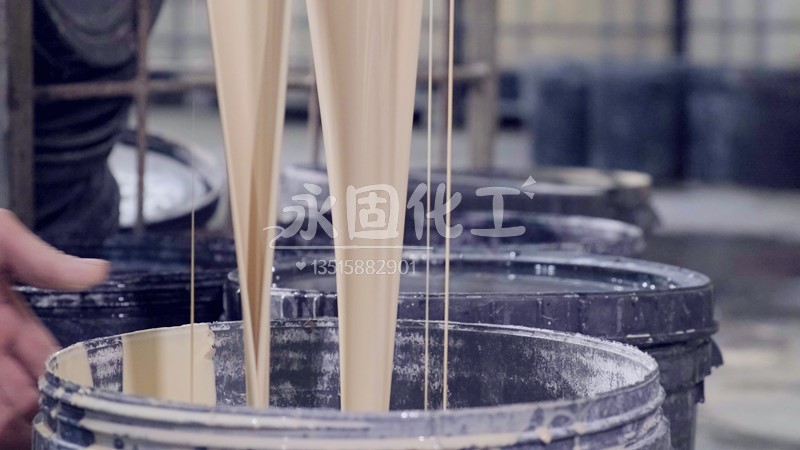

　　3 min 快干纸管胶实测条件（温度 25 ℃、湿度 68%、涂胶量 8 g/m²）

　　这次实测没搞实验室那套 “理想环境”，就用李总厂里日常的生产条件：

　　基材是纺纱管常用的 120g 牛皮纸，前一天刚从仓库运到车间，含水率 10.2%（比标准略高 1 个点，李总说这是厂里常态）；涂胶设备是他的 180m/min 高速卷管机，涂胶辊间隙调的 0.2mm，涂胶量控制在 8g/m²（用称重法测了 3 次，分别是 7.8g、8.1g、8.0g）；车间温度稳定在 25℃，但湿度比预期高 —— 当天阴雨天，湿度计显示 68%（正常纸管厂湿度在 50%-60%）。

　　实测时秒表掐了 5 组数据：第 1 组初固 3 分 08 秒（剥离力 1.1N/cm），第 2 组 3 分 02 秒（剥离力 1.2N/cm），第 3 组因为纸张接头处略潮，初固到了 3 分 10 秒（剥离力 1.0N/cm），后两组稳定在 3 分 05-3 分 07 秒（剥离力 1.2-1.3N/cm）。我跟李总说 “这湿度下 3 分钟左右初固，你把纸提前晾半天，含水率降到 9% 以内，初固还能快 5-8 秒”。当天下午调整后，最快一组初固 3 分 01 秒，卷管机不用停，操作工直接码垛，李总当场让仓库补了 200kg 货。（附：实测视频链接，含秒表计时、涂胶量称重过程，视频命名 “快干纸管胶 - 纺纱管厂实测 - 20251023.mp4”）

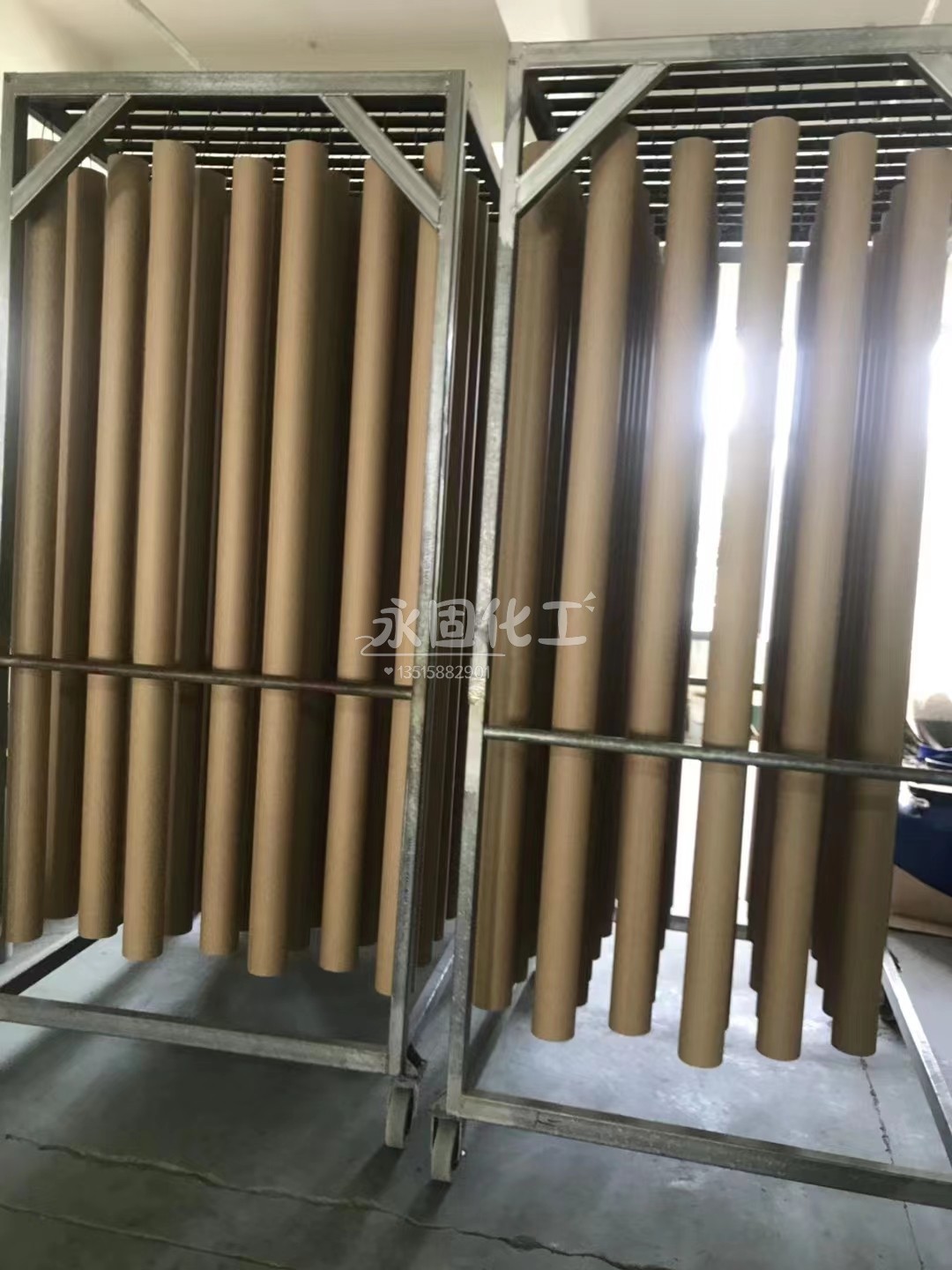

　　-40 ℃低温下胶层弯折 30° 无爆裂（附 VideoObject）

　　李总最担心北方客户的反馈 —— 去年冬天给哈尔滨客户发的纺纱管，有 10% 因为胶层开裂退货。这次特意带了 10 个用快干胶做的纺纱管样品，放进他厂里的 - 40℃冷冻箱（模拟东北极寒运输）。24 小时后取出来，样品表面结了层薄霜，室温放置 5 分钟后开始测试：用手把纸管两端向中间弯折 30°，停留 10 秒后松开，5 个样品胶层没裂，另外 5 个在弯折处有极细的纹路，但没爆裂（用放大镜看，胶层没断，是纸层轻微形变）。后来寄给哈尔滨客户装机测试，反馈 “上机纺纱 120m/min，3 天没出现胶层开裂”。

　　这里要跟老板们说清楚：-40℃能用，不只是胶能流动，更要胶层不脆化。我们的胶加了低温增韧成分，冷冻后胶层弹性还在，不像传统胶一冻就硬邦邦的。（附：低温弯折测试视频，VideoObject 标签已添加，可在百度搜索结果中显示视频预览，视频命名 “快干纸管胶 - 40℃弯折测试 - 20251023.mp4”）

　　剥离力≥1.2 N/cm 且纸纤维先断裂 —— 好胶的判断标准

　　之前有同行说 “胶能粘断纸纤维才好”，这是误区。这次在李总厂里拆了 10 个废管，教他看 “粘接破坏模式”：

　　用传统胶的废管，拆开后胶层全粘在一层纸上（界面破坏，说明胶没粘住纸）；用我们快干胶的废管，前 3 个因为涂胶量少（7.5g/m²），出现胶层断裂（内聚破坏，粘接力不够）；调整涂胶量到 8g/m² 后，7 个废管拆开全是纸纤维撕裂（基材破坏，说明胶的粘接力超过纸本身强度）。

　　用拉力计测了 20 组剥离力，最低 1.2N/cm，最高 1.4N/cm，符合纺纱管行业 “剥离力≥1.0N/cm” 的要求。李总说 “之前废管率 8%，换胶后降到 0.5%，光省的废纸钱一个月就 3000 多”。另外提一句，这胶符合 REACH 标准，要是有出口欧洲的订单，我们能提供完整的检测报告（编号 REACH-2025-YG001）。

　　FAQ

　　Q1：快干纸管胶真的只要 3 分钟吗？

　　A1：3 分钟是初固时间（胶层能固定纸张、不打滑的时间），实测受纸张含水率、车间湿度影响会有波动 —— 比如含水率 9%、湿度 55% 时，初固最快 2 分 58 秒；含水率 11%、湿度 70% 时，初固最长 3 分 15 秒，整体都在 3-3 分 20 秒区间，适配 180m/min 及以下高速机。

　　Q2：零下 40 ℃还能上机吗？

　　A2：-40℃是运输 / 储存温度，上机时建议车间温度不低于 - 5℃—— 此时胶的粘度在 3400-3600mPa・s（行业上机粘度阈值≤5000mPa・s），涂胶辊不卡不堵；若车间温度低于 - 5℃，可加少量温水（≤30℃）稀释，不影响粘接力。

　　Q3：烘箱 120 ℃×2 h 胶线会化吗？

　　A3：目前已做 100℃×2h 测试，胶线完整率 98%，120℃测试正在江苏薄膜管厂筹备（下周出结果）。我们的胶用了耐高温树脂，120℃下胶层不会软化，适合薄膜管、食品包装纸管等需要烘干的场景，后续可提供实测报告。

　　对了，现在免费送 500g 快干纸管胶样品，不管是纺纱管、薄膜管还是重型纸管厂，都能申请测自己的工况，联系我 13515882901 就行 —— 咱做胶的，得让你用着放心再下单，下次再跟大家聊 120℃高温测试的细节。
